OMG CPS Serisi - SANTRİFÜJ FAN

SALYANGOZ FAN ORTA BASINÇLI GERİYE EĞİMLİ SEYREK KANATLI KOMPAKT TİP



OMG CPS Serisi Özellikleri

  • Kompakt yapısı sayesinde makinalarda hava üfleyici olarak yoğun talep görür
  • Üretim Aralığı 2.000 M³/h -9.000 M³/h
  • Döküm Fan Göbeği Gjs 250 Mangan Fosfat Kaplama
  • Konik Burç ile Bağlantı
  • Elektrostatik Toz Boyalı Tgis Free
  • Temizleme & Bakım Kapağı
  • Taşıma & Kaldırma Aparatı
  • Aerodinamik Emiş Hunisi
  • Yüksek Verimlilik Düşük Enerji Tüketimi
  • Güçlendirilmiş Gövde Yapısı
  • Sızdırmazlık
  • Sıcaklık Dayanımı -20 °C + 120 °C
  • Opsiyonel Şase ve Titreşim Takozları
  • Exproof Olarak Üretim Yapılabilmektedir.
  • Yön Belirtilmediği Takdirde Standart Resimdeki Şekilde İmal Edilecektir.

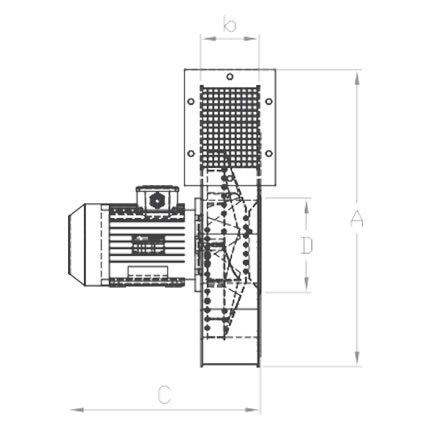

Ölçüler

MODEL A B C D a b
OMG CPS 1 500 420 350 185 150 110
OMG CPS 1,5 545 465 350 185 150 110
OMG CPS 2 600 505 370 205 170 125
OMG CPS 3 640 551 415 205 170 125
OMG CPS 4 730 785 350 229 190 140
OMG CPS 5,5 760 850 465 229 190 140
OMG CPS 7,5 848 930 505 255 220 160
OMG CPS 10 875 990 585 255 220 160
OMG CPS 12,5 980 1020 595 285 230 170
OMG CPS 15 980 1020 670 285 230 170

SALYANGOZ FAN ORTA BASINÇLI GERİYE EĞİK SEYREK KANATLI

MODEL VOLTAJ
(V)		 FREKANS
(hz)		 YALITIM SINIFI
(IC)		 KORUMA SINIFI
(IP)		 VERİM SINIFI
(EC)		 KURULUM DÜZENİ
(M)		 MOTOR GÜCÜ
(KW)		 MOTOR DEVRİ
(R.P.M)		 MAX.HAVA DEBİSİ
(M³/H)		 MAX.BASINÇ
(PA)		 AĞIRLIK
(KG)
OMG CPS 1 380 50 F 55 IE3 B35 0,75 3000 2200 1900
OMG CPS 1,5 380 50 F 55 IE3 B35 1,1 3000 2800 2300
OMG CPS 2 380 50 F 55 IE3 B35 1,5 3000 3300 2800
OMG CPS 3 380 50 F 55 IE3 B35 2,2 3000 3800 3300
OMG CPS 4 380 50 F 55 IE3 B35 3 3000 4500 4000
OMG CPS 5,5 380 50 F 55 IE3 B35 4 3000 5000 4700
OMG CPS 7,5 380 50 F 55 IE3 B35 5,5 3000 6000 5800
OMG CPS 10 380 50 F 55 IE3 B35 7,5 3000 7000 6500
OMG CPS 12,5 380 50 F 55 IE3 B35 11 3000 8000 7000
OMG CPS 15 380 50 F 55 IE3 B35 15 3000 9000 7500


BASINÇ (PA) 0 1000 1500 2000 2500 3000 3500 4500 5000 6000 7000 HAVA DEBİSİ (M³/H)
OMG CPS 1 2200 1550 1150
OMG CPS 1,5 2800 2150 1900 1250
OMG CPS 2 3300 2700 2300 1900 1200
OMG CPS 3 3800 3200 2900 2600 2100 1500
OMG CPS 4 4500 4100 3750 3400 3000 2700 2200
OMG CPS 5,5 5000 4500 4200 4000 3600 3200 2800 2000
OMG CPS 7,5 6000 5500 5250 5000 4750 4500 4000 3500 3000
OMG CPS 10 7000 6500 6100 5900 5750 5250 5000 4250 4000 3000
OMG CPS 12,5 8000 7000 6700 6600 6200 5800 5400 4700 4300 3750 3500
OMG CPS 15 9000 7500 7100 6900 6400 6100 5600 5000 4600 4000 3750

DİREKT AKUPLE FAN YÖN TABLOSU
